植筋加固是一项针对混凝土结构连接与锚固的技术,每条植筋都很重要,每条植筋担负着整体结构的安全,是建筑加固行业中常见的一种施工方法,无论工程大小,一定要选择专业的施工单位,接下来,云南科华建筑加固工程有限公司小编来给大家介绍下植筋的施工工艺流程和注意事项。


工艺流程及注意事项:定位 → 钻孔 → 清孔 → 钢筋除锈 → 锚固胶配制 → 植筋 → 固化、保护 → 检验


1定位

按设计要求标示植筋钻孔位置、型号,但若基材上存在受力钢筋,钻孔位置可适当调整(宜在4d范围内),但均宜植在箍筋内侧(对梁、柱)或分布筋内侧(对板、剪力墙)。

该工序所用主要物资:卷尺、红漆。


2钻孔

钻孔宜采用冲击电锤(孔径〈32〉或风镐成孔),也可用水钻成孔,如遇不可切断钢筋应调整孔位避开,对于高效结构胶,钻孔直径d+4-8mm,锚固长度20d,均能保证所植钢筋达到屈服直至拔断。

钻孔孔壁宜保持干燥,但孔壁轻微潮湿(孔内无积水)对锚固力基本没有影响。

在钻孔过程中,若遇到钻孔部位钢筋太密而无法按设计要求位置钻孔时,可在其附近钻一附加孔洞,植入钢筋,原钢筋仍按正确位置放置(即搁在正确钻孔部位上)。如果偏移距离≤35mm,则可在其间焊接长为5d的适当规格的联系筋,把二者联系在一起,使其受力转移。焊接采用双面焊,每隔600mm焊一个连系筋。当偏移距离>35mm时,则可采用“L”联系筋将其连系在一起并且转移受力,采用双面焊,每间隔800设一道。

该工序所用主要物资:电锤、风镐或水钻。

3清孔

钻孔完毕,孔内粉尘用压缩空气将孔内粉屑吹出,然后用毛刷将孔壁刷净(宜反复进行2次),然后检查孔深、孔径,处理完毕,用丝棉将洞口塞紧,避免水流入孔内或其它杂物落入其中,保持孔洞干燥。

该工序所用主要物资:空压机、毛刷、卷尺。

4钢筋除锈

钢筋锚固长度范围的铁锈应清除干净(新钢筋的青色外皮建议也清除),并打磨出金属光泽。采用角磨机和钢丝轮片清除速度较快。植筋锚固长度为20d,预留长度应能满足设计要求的搭接长度,视具体情况而定,且相邻两根错开35d。钢筋加工完毕,应进行除锈处理。普通没有严重锈蚀的钢筋,应用钢丝刷将埋植部分的浮锈清刷干净,严重锈蚀的钢筋不能作为植筋使用。若钢筋粘有油污,应用丙酮进行清洗

该工序所用主要物资:角磨机、钢丝轮片。

5胶粘剂配制

结构胶为A、B两组份,取洁净容器(塑料或金属盆,不得有油污、水、杂质)和称重衡器按说明书配合比混合,并用搅拌器搅拌约5-10分钟至色泽均匀(金属灰色)为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。

该工序所用主要物资:搅拌器、容器、衡器、腻刀、手套。

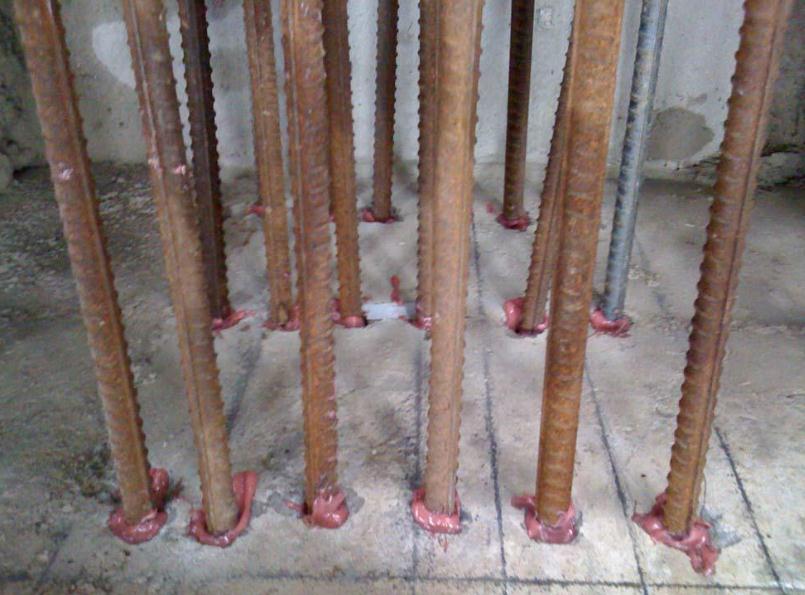

6植筋

施工人员戴好线手套或皮手套,将配置的锚固胶手撮成条放入孔内,若孔较深可用细钢筋轻微捣实,锚固胶填充量以插入钢筋后有少量料剂溢出为宜。该锚固胶不流淌,水平孔、倒垂孔也可轻松植筋。将经过除锈处理的钢筋插入灌有结构胶的孔内,并旋转钢筋,反复的插入拔出,将孔壁残存的灰尘搅入结构胶内,直至附在钢筋上的结构胶表面不带有灰尘。将钢筋扶正固定,在胶固化前不能扰动钢筋,以免影响锚固效果。

该工序所用主要物资:手套、细钢筋。

7固化、保护

结构胶在常温、低温下均可良好固化,若固化温度25℃左右,48小时即可负载使用。若固化温度5℃左右,72小时可负载使用。植筋后12小时内不得扰动钢筋,若有较大扰动宜重新植筋。

该工序所用主要物资:时钟、温度计。

8 植筋的时间要求

结构胶初凝时间很快,从拌胶到植筋完毕整个工序应在30分钟内完成,植筋完成24小时后即可进行下道工序施工。结构胶初凝结硬后,不可再用于植筋。
如果对初凝时间有特殊要求,可根据使用时的环境温度及所需的锚固件使用要求,通过增减B料(固化剂)的用量来控制胶的初凝时间。B料用量的多少对锚固强度没有明显影响。

9检验

结构胶力学性能极佳,正常操作即可达到钢筋拔断而锚固端无损。检验一般采用千斤顶、锚具、反力架系统作拉拔试验。一般分级加载至钢筋强度的标准值,检测结果较直观、可靠、简便。

该工序所用主要物资:千斤顶、锚具、反力架、压力表。

10施工注意事项

本工程的结构胶应有出厂合格证,并在有效期内使用。

结构胶的配比一定要准确合理。

每层试验植筋,由质检单位进行抗拉拔试验,合格后方可全面展开施工。

对于原结构钢筋较密的植筋部位,在钻孔过程中应探明构件钢筋,将其避开进行钻孔,不能切断原构件的主筋。

无论用哪种方法钻孔,孔内部必须清理干净,有水和粉尘将会影响锚固。

植筋用的钢筋必须选用螺纹钢,并保证表面洁净,无严重锈蚀、油渍。钢筋应有足够的长度以便于植筋、检测及搭接。

应采用冲击电钻钻孔,不宜采用钻孔机钻孔,以便保证孔壁的粗糙度。

钻孔的孔径和深度应符合设计要求。

应采用硬塑毛刷、压缩空气进行清孔,不宜用水冲洗。

在雨天植筋时,钻孔、清孔、植筋应连续进行,并采取相应措施保证孔壁干燥、洁净。否则应暂停施工。

植筋胶应首先分别搅匀,再按比例搅拌混合,否则不宜使用。

注射器的混合管应伸入孔底开始注胶,边注射边提升,保证植筋胶均匀分布。混合管不够长时应使用延长管。注胶量应以插入钢筋后少许溢出为准。

钢筋应清刷干净,插筋时应慢慢地沿同一方向旋转插入,宜一次插入。种植较大直径的钢筋时,可用铁锤敲击外露钢筋端部,以确保钢筋完全插入。

植筋完毕后,应保证植入的钢筋在植筋胶固化前不受外力影响。

植筋完成后24小时,方可进行钢筋搭接及钢筋网绑扎。


植筋成孔一般有两种方法:

1.水钻成孔:适用于钢筋直径较大情况,但缺点是水钻会切断钢筋;

2.电锤成孔:适用于钢筋直径较小情况,但缺点是遇至钢筋需移位,且无法保证垂直度。

1、植筋粘锚深度L=15~20d(d为主筋直径),钻孔直径D=d+4~5mm,板植筋时,面筋与底筋应交错布置。

2、植筋流程:钻孔-清孔-注胶-插筋-调整-保护-检测。

钻孔:按照尺寸、位置,用冲击钻将孔打到规定的深度(应避开原结构内部钢筋)。

清孔:将孔打好后先用毛刷将浮土刷净,再用气筒将浮土吹净,然后用酒精河丙酮洗孔,验孔合格后方可注胶。

注胶:用专用注胶枪从孔底开始注胶,注满孔体积的80%为止,注胶后应立即植筋。

插筋:注胶前底模应支好,便于植筋定位,植筋前要把钢筋植入部分用钢丝刷清除锈污,并用酒精或丙酮清洗。将准备好的钢筋慢慢单向旋入,不可中途逆向反转,直至伸入孔底为止。这时胶正好充满整个空间。

调整:将钢筋插进孔内,若需调整位置,应在十分钟内调整完毕,但不允许向外拉。

保护:调整好的钢筋在模板上定位,在植筋胶完全固化前不得振动钢筋,应在48个小时内常温下进行固化养护,否则将影响其锚固强度。

检测:以上程序完成后,应进行现场随机检测。抽样10%进行非破损性拉拔试验,检测合格后方能绑筋、浇筑混凝土。

3、植筋施工所采用的结构胶须具有质检证明的合格产品(快硬、高强、粘结力大、韧性好、收缩率低、后期性能稳定、耐火性好),并委托有资质的施工单位进行。
