为了对现有建筑进行加固或续建,往往得采用植筋技术,植筋就是在原结构构件上种植钢筋,使钢筋锚固在原结构中,与原结构形成一个整体。本文给大家介绍了关于植筋加固的专业知识,让大家知道为什么要进行植筋和植筋加固的具体工艺流程等。

植筋加固

植筋加固

"植筋加固"技术是一项针对混凝土结构较简捷、有效的连接与锚固技术;可植入普通钢筋,也可植入螺栓式锚筋;现已广泛应用于建筑物的加固改造工程,如:施工中漏埋钢筋或钢筋偏离设计位置的补救,构件加大截面加固的补筋,上部结构扩跨、顶升对梁、柱的接长,房屋加层接柱和高层建筑增设剪力墙的植筋等。它是对工程中没有预埋钢筋的一种有效补救措施。

植筋加固

植筋

化学法植筋是指建筑工程化学法植筋胶植筋,简称植筋,又叫种筋,在混凝土、墙体岩石等基材上钻孔,然后注入高强植筋胶,(注:高强建筑植筋胶大致分为注射式植筋胶和桶装式植筋胶两种)。再插入钢筋或型材,胶固化后将钢筋与基材粘接为一体。是建筑结构抗震加固工程上的一种钢筋后锚固利用结构胶锁键握紧力作用的连接技术,是结构植筋加固与重型荷载紧固应用的最佳选择。

植筋加固材料

植筋加固普遍运用植筋胶,植筋胶的应用范围是建筑结构的补强,钢结构与砼结构的锚固连接,设备基础稳定,高架道路隔音板和护栏固定,幕墙支架固定,建筑物框架植筋,隧道管线固定,剪力墙植筋。植筋胶的应用优点是锚固力强,形同预埋,无膨胀力,边距间距小,安装快捷,凝固迅速,节省施工时间。

植筋加固应用领域

1、建筑物新增梁、楼板、墙体、立柱等。

2、墙体、柱、梁等加固。

3、对桥梁,柱加大断面植筋,柱加牛腿,水平植筋。

4、墙体加厚拉结植筋。

5、结构加层柱头拉结钢筋,梁体接长水平植筋,梁上加柱,垂直植筋,基础、连续墙植筋,预制梁修复植筋。

6、幕墙埋件。

7、机械设备固定。

8、岩石,砖砌体等锚固。

植筋加固施工操作步骤

(1)弹线定位

根据设计图的配筋位置及数量,错开原结构公斤位置,标注出植筋位置。请有关部门验线,合格后就可钻孔。

(2)钻孔

用冲击钻钻孔,钻头直径应比钢筋直径大5mm左右,钢筋选用首钢生产的φ25钢筋,钻头选用φ30的合金钢钻头。孔深大小15d(375mm),实际钻深400mm.钻孔时,钻头始终与柱面保持垂直。

(3)洗孔

洗 孔是植筋中最重要的一个环节,因为孔钻完后内部会有很多灰粉、灰渣,直接影响植筋的质量,所以一定要把孔内杂物清理干净。方法是:用喜得利毛刷(这种毛刷不掉毛),套上加长棒,伸至孔底,来回反复抽动,把灰尘、碎渣带出,再用压缩空气,吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗,因酒精和丙酮易挥发,水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等有关单位验收,合格后方可注胶。

(4)注胶

大部分植筋胶是双组分专用成品,取一组强力植筋胶,装进套筒内,安置到专用手动注射器上,慢慢扣动板机,排出铂包口处较稀的胶液废弃不用,然后将螺旋混合嘴伸入孔底,如长度不够可用塑料管加长,然后扣动板机,板机孔动一次注射器后退一下,这样能排出孔内空气。为了使钢筋植入后孔内胶液饱满,又不能使胶液外流,孔内注胶达到80%即可。孔内注满胶后应立即植筋。

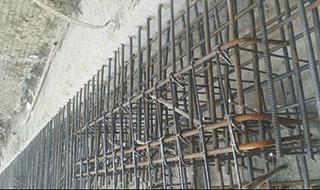

(5)植筋加固

在注胶前梁底模板就已支好,便于植筋后钢筋定位。植筋前要把钢筋植入部分用钢丝刷反复刷,清除锈污,再用酒精或丙酮清洗。钻孔内注完胶后,把经除锈处理过的钢筋立即放入孔口,然后慢慢单向旋入,不可中途逆向反转,直至钢筋伸入孔底。

(6)固化养护

钢筋植入后,在梁底模板上定位,在强力植筋胶完全固化前不能振动钢筋。强力植筋胶在常温下就可完成固化,50h后便可进行下道工序施工。

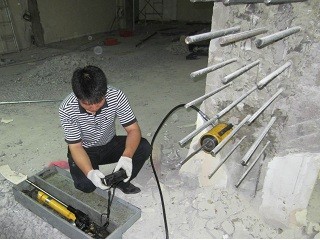

(7)检测试验 :

在植筋施工前,要对所用钢筋及植筋胶进行现场拉拔试验,以确定钢筋及植筋胶是否符合设计要求。

方法是:制作与要植筋部位混凝土构件相同强度等级的混凝土试件,按植筋步骤,植入3组钢筋,待植筋胶完全固化后,进行拉拔实验。实验用专用的钢筋测力计,当加力达到Ⅱ级钢筋屈服强度(450N/mm2)时,出现颈缩现象,继而拉断。测试时测力计施加于卡具的力应符合FC≥FYK(FC:测力计施加的力,N/mm2;FYK:钢筋的屈服强度,N/mm2)

试验证明:植筋用的植筋胶强度大于钢筋的屈服强度,植筋的破坏是钢筋的屈服破坏,不是胶的粘结破坏,这表明钢筋和植筋胶都是合格的。
植筋后进行非破损性拉拔试验,用来检测工作状态下的植筋质量,检测的数量是植筋总数的10%。 检测中,测力计施加的力要小于钢筋的屈服强度、大于由设计部门提供的植筋设计锚固力值。

公式为:FM<FC<FYK(FC:测力计施加的力,N/mm2;FYK:钢筋的屈服强度,N/mm2;FM:植筋设计锚固力,N/mm2),检测实验合格后就可进行下道工序。

(8)绑筋、支模、浇注混凝土钢筋:

在抗拉拔试验合格后就可按施工图开始绑筋、支模、浇注混凝,整个植筋加固到此完成。

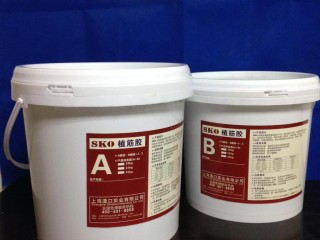

植筋胶

植筋胶具有粘接强度高、如同预埋,常温固化、硬化过程收缩小,耐温性能好、可在埋筋后焊接,耐久性、耐候性好,抗老化、耐介质(酸、碱、水)性能好,固化后韧性、抗冲击能力优异,不含挥发性溶剂、无毒环保,A、B组分配胶比例宽、施工方便等特点。

植筋胶

适用范围

1.各种建筑结构中钢筋、螺杆埋植,建筑结构加固、补强,建筑结构框架、剪力墙植筋。

2.各种设备基础的固定,铁路、公路、桥梁、水利改扩建工程加固

3.广告牌、隧道管线、高架道路隔音板和护栏固定

技术要求

钢筋直径(d)
(mm) 钻孔深度
(mm) 建议钻孔直径(D)
(mm) 拉拔力
(KN)
Ф8 110 12 ≥15
Ф10 150 14 ≥22
Ф12 180 16 ≥37
Ф14 210 18 ≥50
Ф16 240 22 ≥65
Ф18 270 25 ≥85
Ф20 310 28 ≥105
Ф22 350 30 ≥127
Ф24 500 35 ≥160
Ф28 560 40 ≥185
Ф30 600 42 ≥210
注:混凝土强度等级:C30;需增加拉伸锚固力可使用更高强度的螺杆并增大孔深。

注意事项

1.充分搅拌、彻底清洁钻孔,未固化前严禁触动杆体。

2.施工时必须具备手套、口罩、护目镜等防护用品。

3.若不慎弄到皮肤或衣物上,可用丙酮清洗并用大量清水冲洗。

4.若不慎食用或溅入眼睛,应立即就医。

不要将混合剩余胶体放回罐内,如要加快或减慢植筋胶固化速度,适当增加或减少固化剂即可。请谨记将胶置于阴凉处,用后请合紧桶盖。

包装规格
AB组分桶包装
A组分20kg/桶、B组分10kg/桶

运输、储存
1.本品属无毒、非危险品,按一般化学建材运输。
2.运输途中不得曝晒、雨淋或倒置。
3.A、B两组分应分开存放,避免混杂。
4.本品常温(5~25℃)下干燥储存,储存期12个月。

配胶比例
A、B组分配胶比例:2:1
