作者：www.ynjggs.com 时间:2020-09-03 14:48 点击:
次
该文给大家介绍了关于粘钢加固的专业知识，让大家了解粘钢胶和粘钢加固的施工工艺等。粘钢加固是将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面，使钢板与混凝土形成统一的整体，利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。

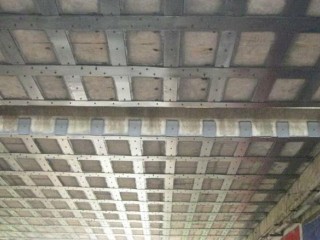

粘钢加固
粘钢加固亦称粘贴钢板加固，是将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面，使钢板与混凝土形成统一的整体，利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。
粘钢加固适用范围
1.本方法适用于承受静力作用的一般受弯及受拉构件。
2.本方法以环境温度不超过60℃，相对湿度不大于70%及无化学腐蚀的适用条件为限，否则应采取有效防护措施。
3.本方法所用胶粘剂是指有充分试验依据且性能满足使用要求的，并经过国家有关部门鉴定的结构胶。
4.当构件的混凝土强度低于C15，不宜采用本方法进行加固。
粘钢加固材料其主要技术指标
1.粘钢加固的方法本身在桥梁加固过程中所用的主要材料有钢板、胶粘剂，辅助的材料有(膨胀)螺栓等。
2.钢板
钢板一般选用A3钢板，工业中常用的3号钢或者16Mnq钢板均可，厚度一般在2~6mm之间，可根据工程实际需要设计确定，特殊情况时可适当加厚，材料的各项性能指标应符合相应行业及有关规范的要求。
3.粘胶剂
粘钢加固施工工艺
一、工艺特点
1、施工简便、快捷、基本不增加被加固构件断面尺寸和重量。
2、建筑结构胶将钢板(型钢)与混凝土紧密粘接，将加固件与被加固体合为一体，结构胶固化时间短，完全固化后即可以正常受力工作。
二、适用范围
1、适用于承受静力作用的一般受弯及受拉构件。
2、使用环境温度不超过5～60℃，相对湿度不大于70%及无化学腐蚀的使用条件为限，否则应采取有效的防护措施。
3、当构件混凝上强度等级低于Cl5时，不宜采用本法加固。
三、施工流程
(一)表面处理
表面处理包括加固构件结合面处理及钢板贴合面处理，是最关键的工序，应认真进行。
1、对于混凝土结合面，应根据构件表面的新旧程度，坚实程度，干湿程度，分别按一下四种情况处理：
(1)对很旧很脏的混凝土构件的粘合面，应先用硬毛刷沾洗涤剂，刷除表面油垢物，后用冷水冲洗，再对结合面进行打磨，除去2~3mm后表层，直至完全露出新面，并用无油压缩空气吹去粉粒。处理后，若表面严重凹凸不平，可用高强树脂砂浆修补。
(2)如果混凝土表面不是很旧很脏，则可直接对粘合面打磨，去掉1~2mm厚表层，用压缩空气除去粉尘或用清水冲洗干净，待完全干燥后用脱脂棉沾丙酮擦拭表面即可。
(3)对于新混凝土结合面，先用钢丝刷将表面松散浮渣刷去，再用硬毛刷粘洗涤剂洗刷表面，或用清水冲洗，待完全干后即可。
(4)对于湿度较大的混凝土构件或龄期在3个月内的混凝土构件，因一般树脂类粘钢胶粘剂在潮湿的基础上粘结度会大幅度降低，故除满足上述要求外，还须进行人工干燥处理。
2、对于钢板粘贴面，应根据干部锈蚀程度，分别按以下两种方法处理：
(1)如钢板未生锈或请问腐蚀，可用喷砂、砂布或平砂轮打磨，直至出现金属光泽为止，打磨粗糙度越大越好，打磨纹路尽量与钢板受力方向垂直。其后用脱脂棉沾丙酮擦拭干净。
(2)如钢板锈蚀严重，须先用适度盐酸浸泡20min，使锈层脱落，再用石灰水冲洗，中和酸离子，最后用平砂轮打磨出纹路。
(二)卸载
为减轻和消除后粘钢板的应力和应变滞后现象，粘钢板前宜对构件进行适量卸载。
(三)配粘钢胶
我公司使用的粘钢胶粘剂分为甲、乙组分，须在使用时于现场临时配置。配置原则尚应按产品使用说明书规定进行，单由于粘钢胶的时效性较强，使用前还须进行现场试配，根据当时当地的气温条件及存放时间进行适当调整，选择各项力学指标最优的配比。按选定的配比称量，将甲、乙组分分别倒入干净容器，按同一方向进行机械搅拌，至色泽完全均匀为止。
(四)粘贴
粘钢胶粘剂配置好后，用抹刀同时涂抹在已处理好的混凝土表面和钢板贴合面，为使粘钢胶能充分浸润，渗透、扩散、粘附于结合面，宜先用少量粘钢胶于结合面来回刮抹数遍，再添抹至所需厚度(1~3mm)，中间厚边缘薄，然后将钢板贴于预定位置。若是立面粘贴，为防止流淌，则可加一层蜡玻璃丝布，钢板粘贴后，用手锤沿粘贴面轻轻敲击钢板，如无空洞声，表示粘贴密实，否则应剥下钢板，补粘钢胶，重新粘贴。
(五)固化
粘钢胶粘剂一般都是指在常温(20℃)下固化，经24h即拆除夹具或支撑，3d后即可受力使用。若气温低于0℃，应采取人工加温，一般用红外线加温。在固化期内不得对钢板有任何扰动。
(六)防腐处理
外部粘钢加固钢板，应按设计要求进行防腐处理。当外抹砂浆保护层防腐时，为利于砂浆粘结，可与钢板粘结或外包一层钢丝网或粘一层豆石，并在抹灰时涂抹一道混凝土界面剂。
(七)检验
粘钢的同时必须以相同条件配置钢-钢拉伸剪切试件及钢-混凝土双剪试件各5个，进行粘贴抗剪强度试验。钢-钢粘结抗剪强度设计值不得低于该种粘钢胶的相应规定，钢-混凝土抗剪破坏必须发生在混凝土上。
加固构件的粘钢质量，一般采用非破损检验，即外观检查钢板边缘溢粘钢胶色泽、硬化程度，以小锤锤击钢板检验钢板的有效粘结面积。锚固区有效粘结面积不应小于90%。
粘钢胶
结构粘钢胶系A、B双组分双酚A型改性环氧树脂结构胶，具有超强粘接力、剪切力强、抗老化、耐介质（酸、碱、水）性能好、抗冲击性能强，常温固化、硬化过程收缩小、施工无流淌、不含挥发性溶剂、无毒以及施工方便等特点，可在较宽温度范围内施工，无沉淀，几乎适用于所有建筑基材。
产品特点
结构粘钢胶为双组份、内聚反应型结构补强材料。A组份和B组份分别储存，使用时按照A组份：B组份=2：1的比例充分混合均匀即可。具有不影响建筑物使用空间，不改变结构件外型，连接处受力均匀，内聚、粘结和剪切强度较高，耐老化，及疲劳性能优良等特点。在同一工程中，根据施工习惯粘钢胶和植筋胶具有相互通用性。
产品性能
主要技术性能指标
组 份A、B双组份 耐温性（℃/Mpa） 80/18
胶体自身强度 （Mpa） 抗压 70 混合后密度（g/cm） 1.4 ~ 1.6
抗拉 20 n>推荐比例（重量比） 甲：乙=2：1
弹性模量 1.2x10⁴ 操作温度（℃） -5 ~ 40
钢-钢粘结强度 （Mpa） 抗剪 22 操作时间（min） 20 ~ 40
拉伸 35
钢-砼粘接强度 C60混凝土破坏 固化时间（h） 25℃3 ~ 6
5℃ 12~36
90天耐湿热老化钢—钢抗剪强度降低百分率<10% 耐水性（100℃煮） （h/Mpa） 72/16
该产品各项性能指标均符合《混凝土结构加固设计规范》（GB50367-2006）中A级胶要求
工艺流程： 混凝土和钢板表面处理→胶体配制→ 粘结→ 加压固定→ 钢板表面防腐处理
产品使用说明
1.配胶：现将结构粘钢胶的A、B>两组份分别搅匀后，再按照A组份：B组份=2：1 ）的比例混合搅拌均匀，即可使用。
（1） 温度较低时，要将A、B组份在60-80℃的温水锅（桶）中温化，以降低其粘度。
（2） A、B组份要分别用容器取得，先取组份2份放入准备好的容器中，再取B组份1份放入，搅拌均匀。
2. 粘钢：将被粘结钢板的粘结面处理干净，在干燥环境下将胶涂匀，接触、压下、固定粘结物。
3. 固化：本品适宜在60℃以下施工环境使用，常温下初凝时间1.5小时。常温一天完全固化，负温、潮湿环境下也能固化，固化时间适当延长。
