一、砖烟囱概况
50m高砖烟囱,建于1987年,筒壁采用100#(MU10)红砖,50#(M5)混合砂浆砌筑。砖烟囱设计时未考虑抗震措施,砖烟囱筒壁和内衬分别为4节和2节,每节度为8m(内衬总高20m),内衬为耐火砖加耐火泥砌筑,在顶部没有内衬之处抹矾土水泥砂浆,筒身未配纵向钢筋,环向配筋为Φ6@300。1998年底发现烟囱上部出现一条长约5m的竖向裂缝(略倾斜),顶端15m左右裂缝较为严重,缝宽值约3cm。
二、裂缝原因分析
经现场检测,发现斜裂缝基本上是沿着灰缝出现。根据调查,楚雄地区未发生过地震,即使,故首先排除了地震作用的可能性。现场以经纬仪测量,测得烟囱基本上没有倾斜,而且也不符合由于地基倾斜出现裂缝的特征,因此也排除了基础倾斜的因素。在拆除顶部筒身时发现,内壁矾土水泥砂浆部分脱落,露出红砖。根据初步分析,认为是由于内筒壁矾土水泥砂浆脱落,在烟气温度作用下引起的裂缝。

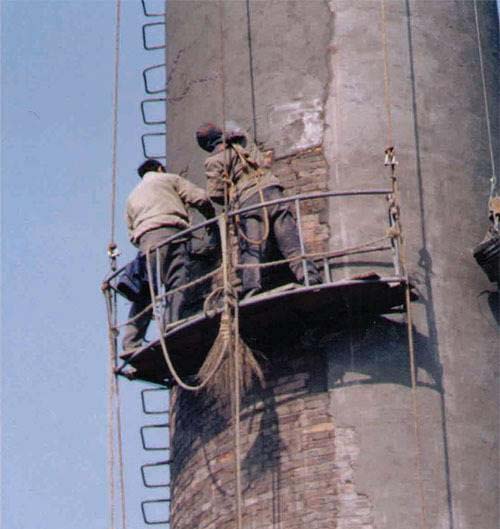

三、处理措施
由于该砖烟囱已使用11年,设计时又未考虑抗震措施,而且甲方又要求加固处理后,砖烟囱可以继续使用15年左右。经专家现场评估,该砖烟囱可靠性综合评级[1]为3下级,建议在对缝进行加固处理的同时,也对其进行整体抗震加固,消除安全隐患并相应延长使用寿命。采取的具体措施如下:
1、该砖烟囱基础的持力层为粘土夹砾砂层,又经过多年沉降固结,地基承载力显著提高,因此
2、将顶部25m区段裂缝较宽的筒壁予以拆除重新砌筑。
3、对顶部25m以下区段裂缝部位采用在裂缝处喷射M10水泥砂浆,裂缝区段筒壁用60×6钢板间距1000mm箍紧。
4、对砖烟囱采用整体配筋喷射混凝土进行抗震加固。
5、对烟囱顶部6m区段砖筒内壁重新抹2cm厚耐热水泥砂浆。
